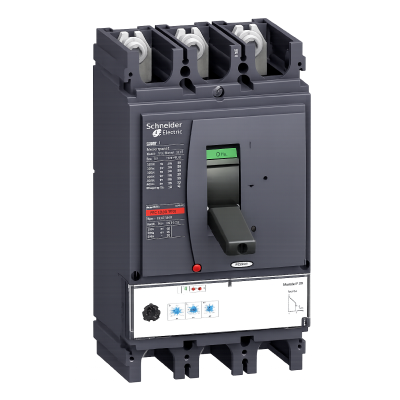

Interruptor de caja moldeada de alto rendimiento, con capacidad regulable de 400 A y unidad de disparo electrónica Micrologic 2.3. Diseñado para garantizar protección confiable contra sobrecargas y cortocircuitos en entornos industriales y comerciales, cumple con normas internacionales IEC 60947-2 y UL 508. Su diseño compacto asegura fácil instalación, alta durabilidad y operación segura en sistemas de distribución eléctrica exigentes.

Fabricado bajo estándares Schneider Electric, cuenta con grado de protección IP40 contra polvo y humedad, e IK07 contra impactos. Su clase II de protección contra choque eléctrico y certificaciones UL y CSA garantizan seguridad en la operación.

El Compact NSX400 ofrece hasta 15.000 ciclos mecánicos y 12.000 eléctricos, con memoria térmica de 20 minutos antes y después del disparo. Su garantía contractual es de 18 meses y cumple con estándares de sostenibilidad Green Premium, ROHS y REACh.

Características principales:

• Corriente nominal: 400 A (40 °C)
• Voltaje nominal de funcionamiento: 690 V AC
• Voltaje de aislamiento: 800 V AC
• Voltaje de impulso soportado: 8 kV
• Frecuencia: 50/60 Hz
• Capacidad de corte (Icu): hasta 85 kA según tensión
• Capacidad de servicio (Ics): hasta 36 kA según IEC 60947-2
• Unidad de disparo: Micrologic 2.3 (electrónica)
• Funciones de protección: sobrecarga larga duración, cortocircuito instantáneo
• Ajuste de larga duración (Ir): 9 posiciones, 0.9 – 1 x lo
• Ajuste de corta duración (Isd): 9 posiciones, 1.5 – 10 x Ir
• Ajuste instantáneo (li): fijo, 4800 A
• Temperatura de operación: -35 °C a +70 °C
• Temperatura de almacenamiento: -55 °C a +85 °C
• Protección: IP40 / IK07
• Ciclos de vida útil: 15.000 mecánicos / 12.000 eléctricos
• Garantía: 18 meses
